Для настольных моделей вес деталей не имеет значения. Для самоходных же моделей надстройки и всевозможное оборудование должны быть легкими, чтобы не ухудшалась остойчивость. В то же время все детали должны быть водонепроницаемыми, недеформирующимися.

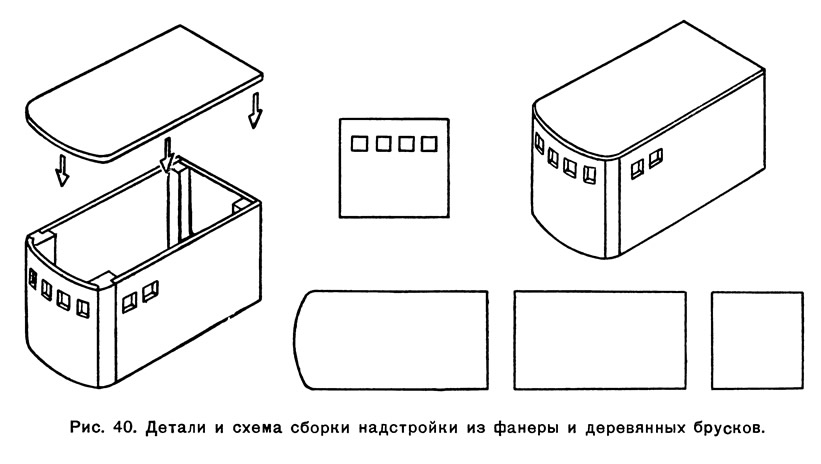

Надстройки и рубки изготовляют обычно из того же материала, что и корпус, — фанеры, шпона, но можно применить и другие материалы — папье-маше, пластмассу, жесть, латунь, электротехнический картон, плотную чертежную бумагу. Схема изготовления надстройки из фанеры показана на рис. 40.

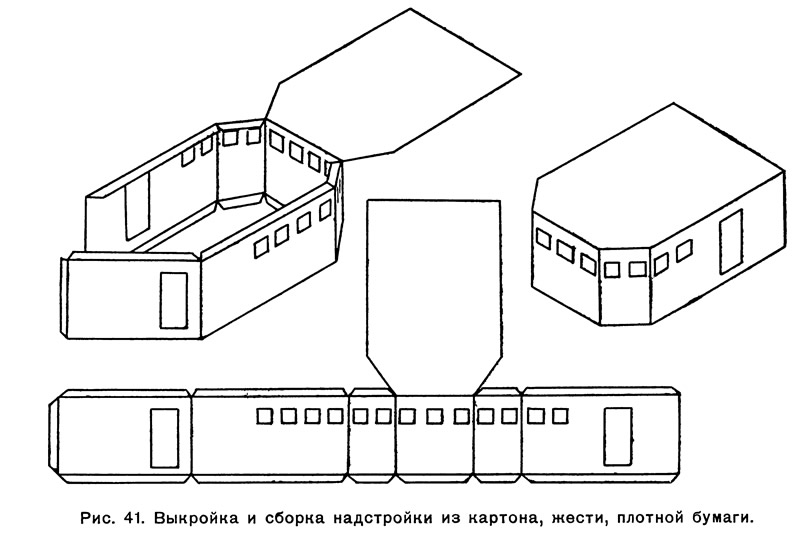

При использовании листового материала работу по изготовлению надстройки начинают с разметки развертки надстройки, затем вырезки отдельных частей. После этого заготовку сгибают и собирают согласно чертежу. Если собранная надстройка оказывается недостаточно жесткой, то для предупреждения ее деформации внутри устанавливают набор или ребра жесткости. На рис. 41 приведена выкройка надстройки и схема ее сборки.
При сборке и соединении деревянных, пластмассовых, картонных или бумажных надстроек пользуйтесь быстросохнущим клеем «Рапид» или «АК-20». При соединении отдельных деталей не употребляйте много клея. Для сжатия используйте бельевые зажимы или самодельные струбцинки, в отдельных случаях — кусочки авиамодельной резины, нитки, шнурки, которыми связывайте склеиваемые части. При изготовлении надстроек из металла — жести и латуни, соединяйте части пайкой.
Повышенные требования к склеиванию и паянию надстроек, рубок, орудийных башен и других деталей, располагаемых на палубе модели судна, вызываются тем, что при покраске все дефекты будут выявлены, а исправить их без искажения формы деталей практически невозможно.
На модели судна обычно устанавливают шлюпочное устройство, состоящее из шлюпок, приспособлений для их спуска и хранения, и спасательные плоты. Учитывая большое количество одинаковых шлюпок, их часто делают по специальным шаблонам, либо выклеивая из папье-маше, либо штампуя из пластмассы. На рис. 42 показана форма, сделанная из гипса, дерева или какого-либо другого материала, и пуансон в виде корпуса шлюпки. Пластмасса укладывается в форму и пуансоном обжимается, после затвердевания корпус обрабатывают по диаметрам, вклеивают киль и штевни, а затем банки. Шлюпбалки, краны, ростры, кильблоки делают из металла, дерева, пластмасс, картона. Спасательные круги, плотики изготовляют из полихлорвиниловой трубки.
Желательно изготовлять мелкие детали по возможности из пластмассы — детали в этом случае не надо окрашивать. Это особенно важно для миниатюрных моделей, так как хорошо покрасить мелкую поделку очень трудно.
Якоря изготовляют из дерева, пластмассы, металла. Крупные якоря можно отливать из свинца; то же относится и к старинным пушкам для моделей исторических судов.
Брашпили и шпили делают, как макеты, обычно из дерева и пластмассы.
Грузовые устройства: люки с крышками, грузовые стрелы и краны, лебедки изготовляют в виде макетов из тех же материалов.
Мачты, флагштоки, штыревые антенны делают из проволоки, дерева, особенно тонкие — из бамбука.
Штурманское оборудование — компасы, репитеры гирокомпасов, радиопеленгаторы, радиолокаторы изготовляют из дерева, проволоки с использованием пластмасс, алюминиевой фольги, мелкой металлической сетки.

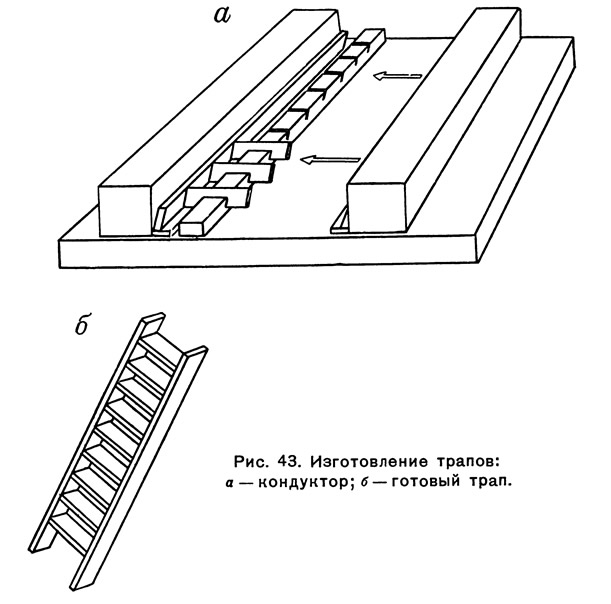

Чтобы трапы были одинаковыми, сделайте специальный кондуктор и с его помощью заготавливайте необходимое количество трапов, как показано на рис. 43.

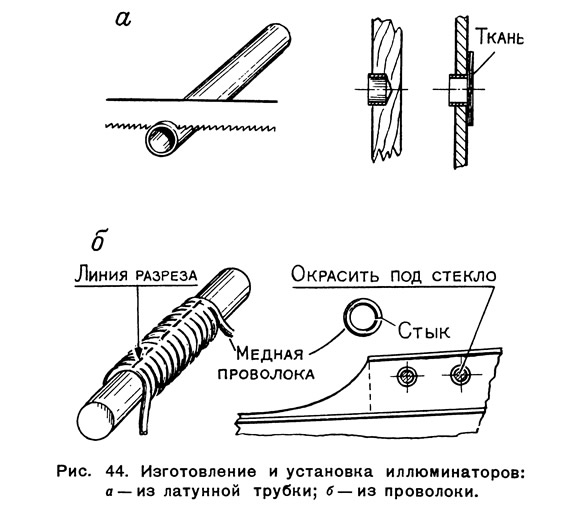

Круглые иллюминаторы, учитывая большое их количество в отдельных случаях, нарезают из латунной трубки подходящего диаметра или же из проволоки. Рамы прямоугольных иллюминаторов делают из пластмассы, фанеры, картона, проволоки. На рис. 44. показаны примеры изготовления иллюминаторов.

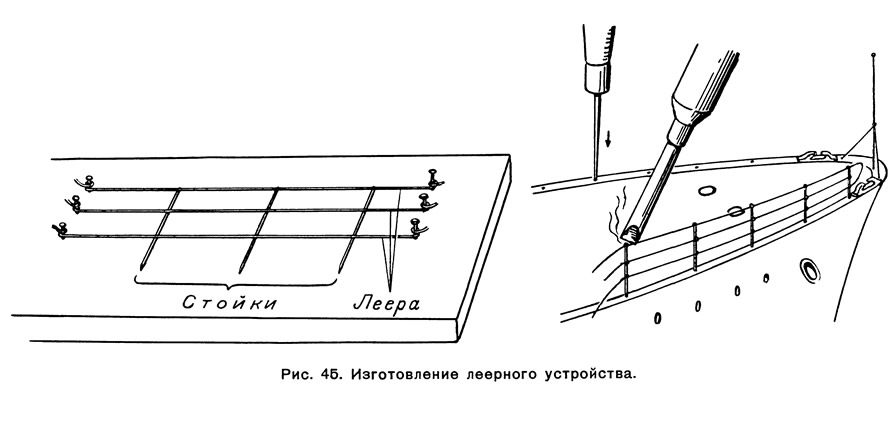

Леерное устройство: стойки — булавки, леера — тонкая проволока. Для моделей больших размеров леерные стойки иногда вытачивают из металла или бамбука, просверливают в них отверстия, в которые пропускают леера. Сборка леер-ного устройства для модели судна показана на рис. 45.
Изготовление всевозможного судового оборудования, находящегося на палубе модели судна, в основном преследует декоративную цель; дать точные указания и рецепты изготовления всех деталей не представляется возможным. Все надо делать аккуратно, в соответствующем масштабе, правильно расположить на палубе и непременно знать назначение каждого предмета.
В отличие от описанных устройств, которые носят декоративный характер и, как правило, не действуют, рулевое устройство должно обеспечивать устойчивость модели на курсе, не пропускать через гельмпортовую трубу воду внутрь корпуса модели и действовать безотказно.

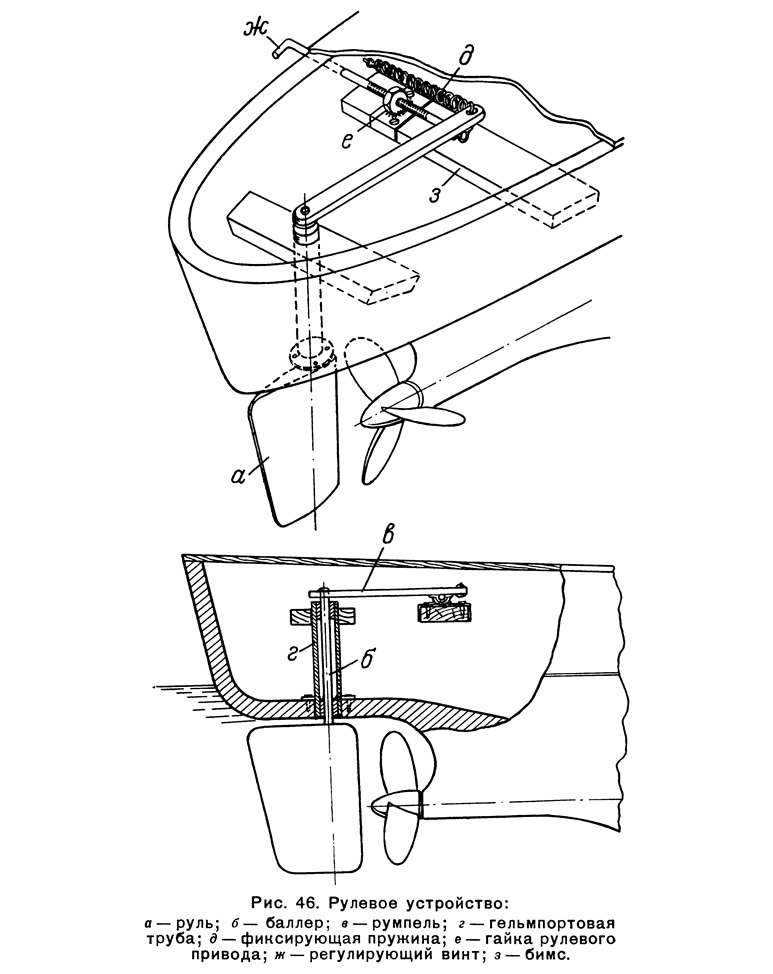

На рис. 46 показана испытанная конструкция рулевого устройства для моделей судов.
