Вопросы пиротехники при снаряжении моделей ракет

Стопин требуется надежно закреплять в отверстии сопла двигателя, чтобы он не выпал во время горения на старте и в полете. Особенно необходимо обращать внимание на запальное устройство при снаряжении многоступенчатых моделей ракет, где причиной отказа в передаче огня на следующую ступень часто является свободно вложенный в очередной двигатель стопин. В этом случае при отделении отработавшей ступени незакрепленный стопин выпадает под действием ускорения.

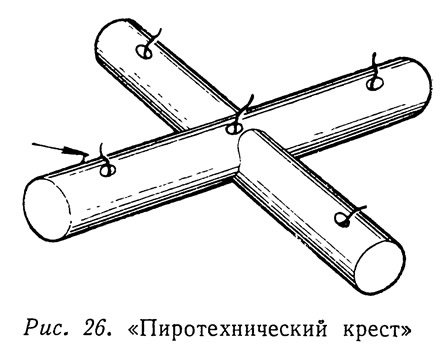

Для одновременного запуска нескольких двигателей (например, модели-копии ракеты «Восток») рекомендуется пиротехническое устройство, получившее название «Пиротехнический крест» (рис. 26). Это две бумажные трубки, врезанные взаимно перпендикулярно, с толщиной стенок 1—2 мм, диаметром 20—30 мм, длиной 150—200 мм.

По длине трубок проложены нитки стопина и 2—3 г пороховой мякоти. Концы трубок заклеиваются писчей бумагой в один слой. На поверхности «креста» помечают, а затем делают отверстия в точном соответствии с расположением двигателей на ракете. В эти отверстия из сопел двигателя вставляются концы стопина. Воспламенение можно производить электрозапалом в любом месте «креста».

Принцип действия «креста» заключается в том, что при воспламенении в нем образуется достаточное давление, газы мгновенно воспламеняют опущенные во внутрь «креста» из сопел двигателей стопины, и двигатели практически начинают действовать одновременно. Избыток давления в «кресте» разрывает заклеенные бумагой торцы, не повреждая самого устройства.
