Простой геликоптер с резиновым мотором

Для изготовления таких игрушек нам понадобятся те же инструменты и материалы, что и для изготовления предыдущих моделей.

Наша модель геликоптера (фиг. 77) состоит из треугольной фермы, трех открылков, воздушного винта и резиномотора. Ферма в свою очередь состоит из трех сосновых реечек длиной 300 мм и сечением 3X3 мм и из трех равносторонних фанерных треугольников с длиной стороны 30 мм. Верхний и нижний треугольники из фанеры толщиной 3 мм, а средний из фанеры толщиной 1—1,5 мм. Последний имеет посередине круглое отверстие диаметром 10÷12 мм, через которое пропускается резиномотор. Эти треугольники вырезаем из куска фанеры ножом или выпиливаем лобзиком. В их вершинах делаем прямоугольные вырезы размером 3X3 мм. Для реек фермы к нижнему треугольнику прикрепляем крючок из миллиметровой стальной проволоки.

После этого можно приступить к сборке фермы; вставляем рейки в вырезы треугольников, предварительно смазав места соединения горячим столярным клеем, и даем клею хорошо просохнуть.

Винт геликоптера изготовляем из липового бруска длиной 240 мм, шириной 20 мм и высотой 10 мм. Порядок изготовления винта такой же, как и мухи. Винт геликоптера нужно покрыть лаком или отполировать.

Ось винта изготовляем из миллиметровой стальной проволоки. Для уменьшения трения между винтом и передним треугольником вставляем 3—4 жестяных шайбы диаметром 4 мм. Каждая шайба должна иметь отверстие для свободного прохода) оси винта. Всю эту работу проделываем в таком порядке: сперва загибаем на проволоке крючок для резиномотора. Затем, просунув ось в отверстие верхнего треугольника, насаживаем шайбы и винт. Заостренный конец оси загибаем крючком, который и забиваем во втулку винта.

Открылки изготовляем из стальной проволоки диаметром 0,5 мм и приматываем их к раме нитками, смазанными жидким клеем. Чтобы открылки не поворачивались, концы их загибаем и осторожно забиваем в рейки. К одной из сторон открылков приклеиваем ( с одной стороны) лист писчей бумаги, который подрезаем, как показано на фиг. 77.

Резиномотор составляем из 4÷6 резиновых нитей сечением 2X2 мм или лент сечением 1X4 мм. Резиномотор надеваем на оба крючка.

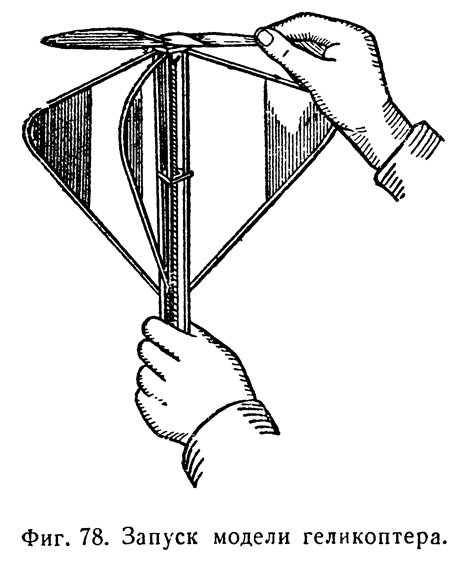

Запускаем модель следующим образом. Левой рукой держим модель за нижний конец фермы, а правой закручиваем винт (фиг. 78). Закрутив резиномотор, отпускаем винт и слегка толкаем модель кверху. Полет модели почти вертикален.
