Авиамоделисты строят воздушные змеи самых различных конструкций и размеров — от миниатюрного монаха, изготовленного из листа писчей бумаги, до громадных коробчатых воздушных змеев, поднимающих в воздух большие грузы, часто превышающие вес человека.
Занятие змейковым спортом — один из увлекательнейших разделов авиамоделизма.
Монах
Монах — самый простой змей, изготовляемый из листа-плотной (например писчей) бумаги (фиг. 92). Он хорошо известен ребятам, хорошо летает и может доставить много удовольствия. Сделать его чрезвычайно просто; порядок изготовления его показан на фиг. 92. Для монаха можно взять квадратный лист бумаги, размером 250X250 или 300X300 мм.
1Уздечка изготовляется из тонкой катушечной (№ 30 и 40) нитки. Хвост, который служит для устойчивости змейка) в полете, можно выполнить из мочальной, матерчатой ленты длиной в 1,5—1,8 м.
Запускается монах так: запускающий держит за нитку правой рукой и бежит против ветра, постепенно выправляя нитку. Змеек взлетает в воздух. Обычно он поднимается не более чем на 20—30 м.
Делать монаха очень большим нельзя — от давления ветра он будет складываться, а бумага рваться, так как у него нет каркаса.
Русский змей
Несколько сложнее сделать плоский, прямоугольный, так называемый русский змей (фиг. 93). Зато летает он гораздо лучше монаха.
Из сухой сосновой доски нащепите дранок шириной в 7—8 мм и толщиной в 1,0—1,5 мм. Возьмите лист плотной, но тонкой бумаги размером 420X320 мм. Обрежьте на 20—25 мм углы бумаги и во все четыре стороны листа!, загнув их кромки, вклейте нитки так, чтобы концы их выходили за край листа. Теперь наклейте на бумагу три дранки: две накрест, по диагоналям листа бумаги, и одну по короткой стороне его. Острым ножом сделайте на концах дранок, выходящих за пределы бумаги, зарубки. Концы дранок на, зарубках обвяжите нитками, которые вы оставили выходящими за края бумаги. Далее из ниток же сделайте уздечку; верхняя часть уздечки закрепляется на концах короткой дранки, а нижняя часть ее начинается из пересечения диагональных реек (см. фиг. 93).
Из мочала или материи сделайте хвост и прикрепите его снизу змея.
Змей готов, и его можно запускать. Запускать его лучше всего вдвоем: один выпускает змей в воздух, а другой бежит против ветра, держа в руках нитку и постепенно выпуская ее.
На змее можно укрепить трещётку. Изготовить ее просто: стяните ниткой короткую верхнюю дранку так, чтобы она слегка изогнулась; к нитке приклейте бумажную полоску, предварительно склеенную в два слоя.
Русские змеи можно делать и больших, чем указано на фиг. 93, размеров. Следует лишь помнить, что соотношение длины и ширины таких змеев следует брать в отношении 4:3 (например, длина 800 мм, ширина 600 мм и т. д.). Конечно, чем больше змей, тем толще должны быть дранки его каркаса и нитки, на которых вы будете запускать свой змей.
Другие плоские и фигурные змеи

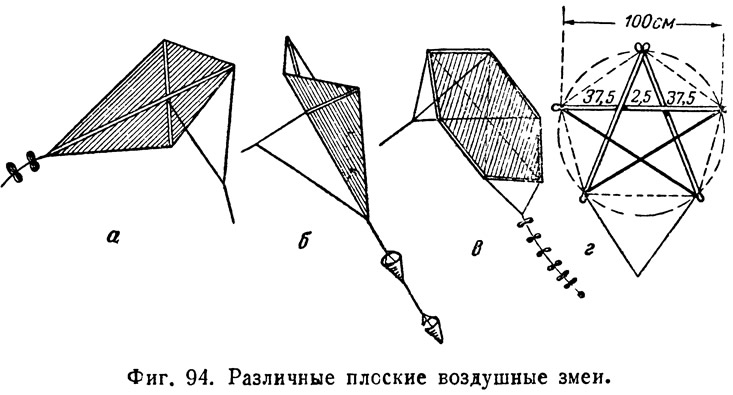

Мы уже говорили, что конструкций воздушных змеев существует очень много. На фиг. 94 показаны и другие плоские воздушные змеи. Большой эффект производит запущенный в воздух фигурный змей, раскрашенный яркими красками. Фиг. 95 дает представление о некоторых таких типах воздушных змеев.
Коробчатые воздушные змеи
Коробчатые воздушные змеи очень устойчивы в полете и обладают сравнительно большой подъемной силой.

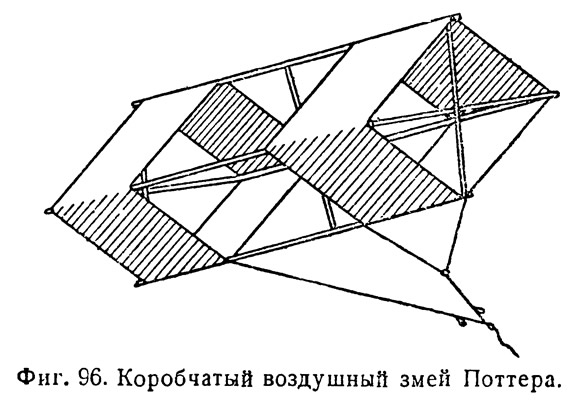

На фиг. 96 изображен один из таких змеев конструкции Поттера. Этот тип змея хорошо зарекомендовал себя благодаря своей простоте в постройке и отличным летным качествам.
Каркас змея делают из сухой, без сучков и прелости, прямослойной сосны или прямых ореховых прутьев.
Заготовим такие рейки:
- Продольные длиной 1016 мм и диаметром в 10 мм — 4
- большие распорные длиной 990 мм и диаметром в 9 мм — 2
- Малые распорные длиной 660 мм и диаметром в 8 мм — 2
Рейки можно изготовить круглого или квадратного (10X10, 9X9 и 8X8 мм) сечения.

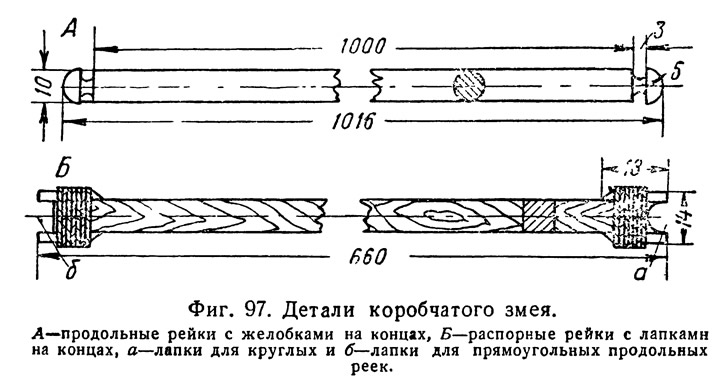

На концах продольных реек сделаем по окружности желобки, которые будут служить нам для крепления обтяжки змея (фиг. 97, А). Все концы распорных реек снабдим лапками (фиг. 97, Б) из сосновых планочек; крепятся они к распорным рейкам при помощи клея и ниток.
Чтобы распорные рейки хорошо держались, нужно на концах их вырезать пазы. Форма пазов будет зависеть от формы продольных реек (см. фиг. 97, Б).
Вначале изготовим лапки и пазы лишь на одном каком-либо конце всех распорных реек. Вторые концы их сделаем позже, когда будем окончательно собирать змей.

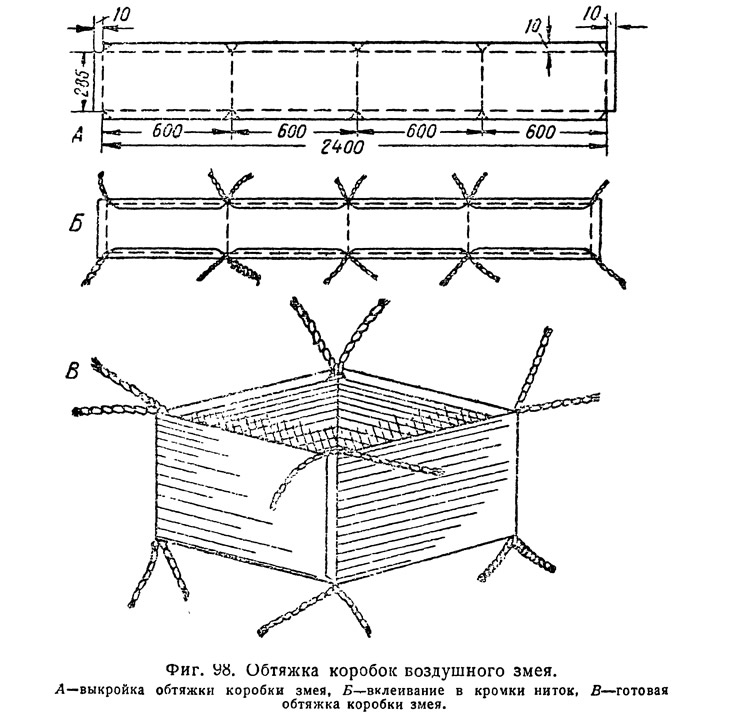

Теперь нам нужно изготовить обтяжку для нашего змея. На обтяжку пойдет плотная бумага, тонкая материя. На фиг. 98, А показана выкройка обтяжки коробки нашего змея. И верхняя и нижняя коробки совершенно одинаковы. При заготовке оставляем со всех сторон припуск на загиб, равный 10 мм. Для прочности бумажной обтяжки нужно вклеить в кромки нитку, концы которой на углах выходят за обтяжку на 60—70 мм, для крепления обтяжки к продольным рейкам (фиг. 98, Б). Готовая обтяжка одной коробки змея изображена на фиг. 98, В.
Далее прикрепляем обтяжку к продольным рейкам. Для этого концы ниток на углах обтяжки коробок приматываем на желобках продольных реек. Затем нитки желательно промазать клеем, чтобы обтяжка лучше держалась.
Устанавливаем распорные рейки -вначале на одной коробке. Часть концов наших распорных реек уже имеет лапки и пазы. Оснащаем вторые концы, предварительно точно измерив рейки и отрезав лишний материал.
Пара соответствующих реек должна иметь одинаковые длину и вес.
Для большей жесткости каркаса змея нужно каждую пару распорных реек в центре перевязать нитками.
У правильно собранного змея каждая пара распорных реек должна пересекаться в центре, точно под прямым углом.
Коробки ни в коем случае не должны быть перекошенными.
Теперь нам остается прикрепить уздечку. Конструкция ее и размеры ниток для отдельных частей уздечки показаны на фиг. 96.
Змей готов. Можно запускать его. Запускается коробчатый воздушный змей на прочных суровых нитках. Сам запуск его ничем не отличается от запуска плоского змея.
Змей взлетает при ветре 3—4 м/сек.
Приводим таблицу, по которой вы можете определять силу ветра на глаз:

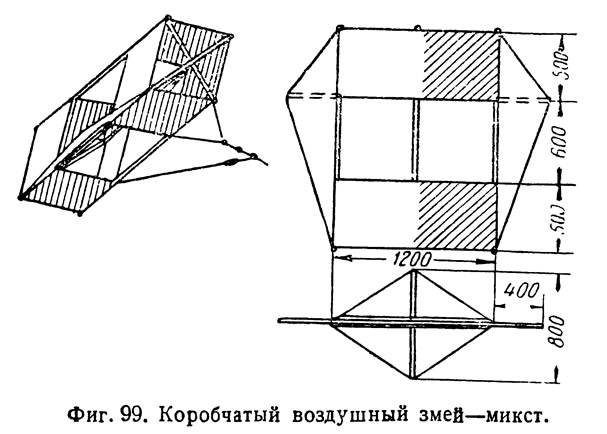

Для тех из вас, кто захочет заняться змейковым спортом, приводим на фиг. 99 общий вид и чертежи еще одного коробчатого змея.

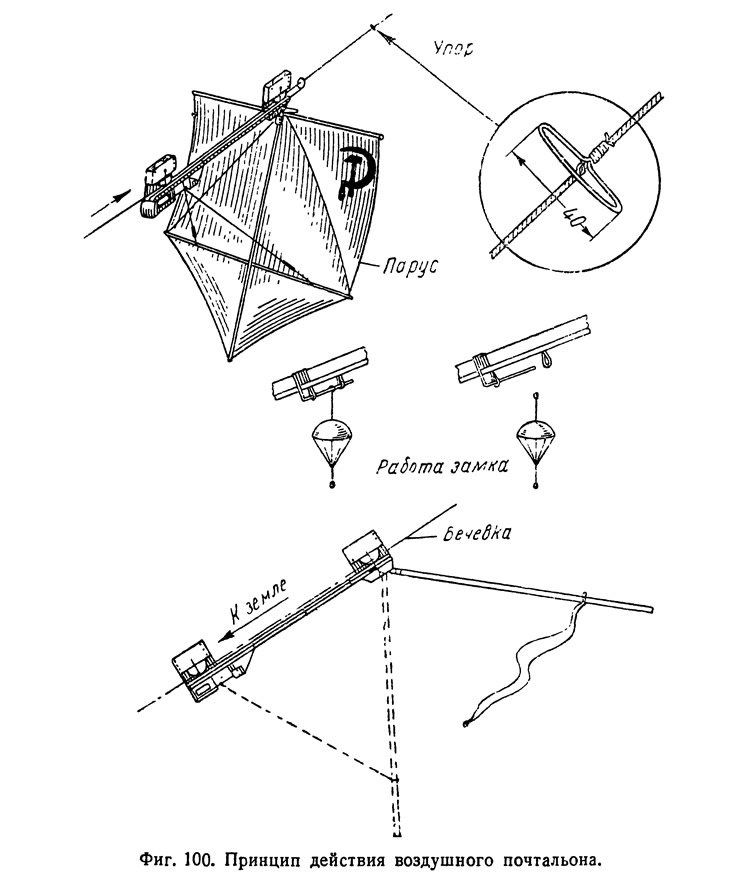

На фиг. 100 показан принцип действия воздушного почтальона. Почтальон поднимается вверх по бечевке запущенного змея, катясь на роликах под давлением ветра на парус. Высоту подъема почтальона можно менять по нашему желанию: стоит лишь перенести выше или ниже упор на бечевке. В момент удара об упор воздушный почтальон складывает свой парус (иногда он откидывается назад) и благодаря своему весу скатывается вниз по бечевке.
К почтальону можно подвесить небольшой груз, который он доставит наверх и сбросит оттуда вниз как только почтальон ударится об упор. При этом раскрывается замок, который освобождает груз и парус. Груз падает вниз на землю. Грузом могут быть листовки, модели парашютов, самолетов и т. д.

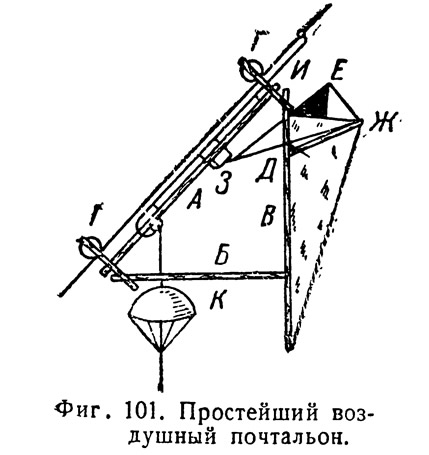

Для тех, кто захочет сам построить воздушный почтальон, мы даем на фиг. 101 изображение простейшего почтальона со складным парусом. Опишем постройку такого почтальона. Прежде всего заготовим три основных реечки, А, Б, В, сечение реечек 4X10 мм; длина реечек А и В 750 мм, реечки Б — 500 мм; вместо реечки Б можно взять крепкий шпагат. Реечки соединяем, как видно на фиг. 101, планками в треугольник. К концам планок прикрепляем ролики ГГ, на которых почтальон будет скользить по бечевке. Вместо роликов можно применить скользящие петли из проволоки. Вдоль реечки А проходит изогнутый проволочный стержень, прикрепленный к ней кольцами, изготовленными также из проволоки. Верхний конец стержня оканчивается полукольцом, которое надевается на бечевку (полукольцо будет ударяться об упор в бечевке). Нижний конец стержня изогнут в виде буквы Г и входит в замок почтальона.
К реечке В прикрепляется матерчатый парус, выкроенный в виде треугольника; размеры его: высота 700 мм, ширина 500 мм.
Крылья паруса сохраняют натяжение благодаря двум планочкам ЕД и ЖД; планочки пришиваются к парусу, но не крепятся к реечке В. Для образования угла между крыльями паруса приделаны веревочки ЕЗ и ЖЗ. Концы веревочек завязываются в точках Е и Ж паруса, затем веревочка вставляется в замок паруса.
Нужно запомнить — стержень не должен выскакивать при сотрясениях, но, вместе с тем, при ударе полукольца об упор, должен сразу же открываться замок.
