Изготовление микропленки для комнатных самолетов

Небольшой зал парашютно-планерного клуба Осоавиахима. Летает несколько моделей. Вот одна из них, затем вторая, третья засверкали чуть ли не всеми цветами радуги. Желто-золотистый, темно-зеленый, фиолетовый оттенки появляются и быстро гаснут, как только модель выходит из солнечного луча.

Пойдемте за моделью.

Да! Да! Мы можем это вполне сделать — модель летает со скоростью менее одного метра в секунду.

Если чуть-чуть подуть на модель, она резко изменит направление своего полета — так она легка! Часто весь полетный вес модели измеряется граммами и даже долями грамма.

Мы можем легко проследить за работой воздушного винта — настолько он медленно вращается! Спешить при этом не следует — прежде чем модель сядет на пол, пропеллер совершит одну-две (и более) тысячи оборотов!

Прошла минута, вторая, с тех пор, как модель взлетела с пола. Вот она медленно и легко села на пол. Где же обтяжка? Неужели летал только один каркас? Но ведь мы ясно видели яркую окраску, как только модель попадала в солнечный луч.

Обтяжка, конечно, есть. Но она настолько тонка и прозрачна, что ее не сразу увидишь.

Что это за удивительная обтяжка, которую трудно увидеть? Называется она» микропленкой. Две-три капли эмалита, еще меньше касторки — этого количества «сырья» вполне хватает для приготовления «обтяжки на целую комнатную модель.

Ни дождь, ни слякоть, ни метель, ни темнота на улице не помешают нам проводить соревнований комнатных моделей.

Комнатные модели очень разнообразны. Главнейшими из них являются схематические и фюзеляжные модели самолетов с резиновыми моторами. Одни из них обтягиваются бумагой, другие имеют обтяжку из микропленки. Точные копии существующих типов самолетов, небольшие по размерам и легкие, также с успехом могут летать в комнате.

Мы не говорим уже о бумажных моделях планеров, — их то вы уже строили раньше.

Комнатный авиамоделизм представляет большое поле деятельности и для любителей экспериментальных моделей; советские авиамоделисты должны научиться хорошо строить миниатюрные геликоптеры, орнитоптеры, автожиры и другие типы моделей.



Сравнительно небольших размеров аэродром — зал, большая комната — найдутся в любом городе, поселке.

Опыт работы Центральной авиамодельной лаборатории Осоавиахима СССР показал, что сухая трава (тимофеевка, костер и др.), всякого рода камыши (чий) являются отличными материалами для постройки комнатных моделей. Они получаются не более тяжелыми, чем модели американцев, изготовленные из легчайшего дерева — бальзы.

Работы с микропленкой

Для обтяжки комнатных летающих моделей за границей с успехом давно уже применяется так называемая микропленка.

Микропленка — это тончайшее прозрачное покрытие, толщина которого измеряется микронами. Вес обтяжки из микропленки средней по размерам фюзеляжной модели (размахом около 0,5 м) колеблется в пределах всего 30—50 мг.

Подготовительные работы

Для работ с микропленкой нужно следующее, довольно несложное, оборудование:

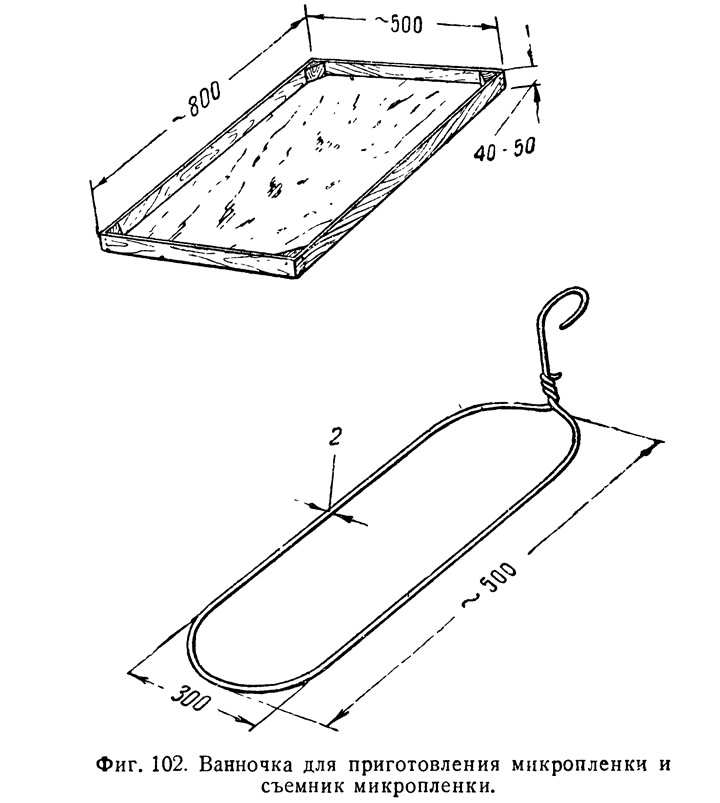

1. Ванночка (лоток). Ванночка должна быть размерами не менее чем 800X500 мм; желательно иметь ее с рабочей площадью не менее 0,4—0,5 м², глубина ее 40—50 мм. Длинная и узкая ванночка для наших работ не годится — в такой ванночке пленка получается неровной, разной толщины. Могут быть использованы противни больших размеров, блюда или тазы диаметром не менее 550—600 мм (фиг. 102).

Если под руками нет готовой посуды подходящих размеров, то можно изготовить ванночку самим из жести, железа или дерева. Чтобы дерево не пропускало и не впитывало воду, деревянную ванночку внутри покрывают слоем растопленного воска, вара или парафина.

Ванночка для изготовления микропленки должна быть абсолютно чистой!

2. Съемник. Нам нужно будет изготовить 2—3 таких съемника. Материалом для них служит любая мягкая проволока диаметром не менее 2 мм, предварительно очищенная от изоляции, грязи и ржавчины. Съемникам придают форму эллипса, размером 500X300 мм (фиг. 102).



Концы проволоки съемника скручиваются и отгибаются сверху так, чтобы они могли служить ручкой съемника. Высота ручки съемника должна быть такой, чтобы конец ее высовывался из воды на несколько сантиметров, когда сам съемник лежит на дне ванночки.

3. Мензурка. В стеклянную мензурку с делениями наливают раствор, необходимый при изготовлении микропленки. Если нет мензурки, используют подходящую стеклянную посуду, предварительно градуированную на куб. сантиметры.

4. Стеклянная бутылочка (с притертой пробкой). Бутылочка (на 100—150 см³) должна иметь широкое горлышко, для того чтобы легко можно было размешивать раствор. В бутылочке мы будем хранить также и сам раствор.

5. Стеклянная палочка, кисточка или деревянная лопаточка необходимы для размешивания раствора.

6. Полотенце или чистая тряпка необходимы для вытирания посуды и рук.

7. Электр о ножницы — служат для резания микропленки. Изготовляются они из никелиновой или другой проволоки, употребляемой для спиралей электронагревательных приборов. Количество проволоки определяется опытным путем; необходимо, чтобы пропущенный через понижающий трансформатор электроток достаточно накалял проволоку¹.

Заготовив все это, можно приступить к изготовлению микропленки.

Рецепты и способы приготовления растворов

Основным материалом для раствора, из которого изготовляется микропленка, является бесцветный эмалит. В эмалит добавляется небольшое количество касторового или камфарного масла. Микропленка, приготовленная из одного лишь эмалита, после высыхания становится хрупкой и легко лопается при неосторожном с ней обращении или при грубой посадке моделей. Добавление масла! делает микропленку более эластичной.

Эмалит должен быть жидким — капли erо должны срываться с кисточки отрывиста и быстро.

Способ приготовления раствора: наливаем в мензурку одну весовую часть масла и 5—10 весовых частей эмалита. Все это тщательно размешиваем; затем добавляем остальное количество эмалита (еще 25—40 весовых частей) и снова размешиваем так, чтобы раствор получился по возможности однородным. Никоим образом нельзя употреблять раствор, в котором есть пузырьки воздуха.



Вначале приготовляем для опыта лишь небольшие количества раствора. Только получив удовлетворительные результаты, можно заготовить раствор и для обтяжки моделей микропленкой.

Микропленка изготовляется так: в чистую ванночку наливают чистую теплую воду.

Жирная поверхность ванночки и грязная (жирная) вода или с остатками мыла совершенно непригодна для изготовления микропленки!

Температуру воды необходимо поддерживать в пределах от +25 до +40° С. Более холодная и более горячая вода не годится.

Теплой воды вливается в ванночку столько, чтобы она целиком покрыла опущенный на дно съемник.

Отмерив в мензурку 3—4 см³ раствора, наклоняем мензурку около края ванночки на высоте 20—40 мм от поверхности воды. Быстро, непрерывной струей выливаем раствор на воду так, чтобы он лег равномерным слоем по середине водной поверхности вдоль ванночки.

Раствор быстро растечется по водной поверхности. Первые секунды его почти невозможно обнаружить, но скоро по краям появятся характерно окрашенные кромки микропленки, напоминающие окраску пятен нефти на воде. Надо подождать 3—5 мин., после чего застывшую пленку можно снять с водной поверхности.

Снятие микропленки с водной поверхности

Снимается микропленка с водной поверхности при помощи съемника, который, как мы уже говорили, находится на дне ванночки.

Взяв за ручку, передвигаем съемник до тех пор, пока вся его поверхность не будет накрываться микропленкой. Передвигать съемник надо осторожно (по дну ванночки). После этого, за ручку, начинаем очень осторожно вынимать съемник вместе с микропленкой.

Вынимается из воды до почти вертикального положения та часть съемника, у которой находится ручка. Одновременно несколько поднимается вверх и сам съемник. По мере вынимания съемника из воды, вместе с ним будет отделяться от водной поверхности и микропленка.



Края микропленки выходят за пределы каркаса съемника. Чтобы микропленка не подворачивалась и не образовала второго слоя, нужно свободной рукой и при помощи товарища осторожно укладывать «лишнюю» микропленку на проволоку (или вблизи ее) съемника.

Если в процессе выемки микропленка сорвалась со съемника, не пытайтесь снова ее натянуть на съемник, из этого ничего не выйдет. Начните изготовление микропленки снова.

Каждый раз, при повторном изготовлении микропленки, надо тщательно удалять с поверхности воды остатки микропленки и случайно попавший сор. Это легко сделать, перемещая по всей поверхности воды (от края до края ванночки) лист газетной бумаги.

Выливая в одну и ту же ванночку разное количество раствора, мы тем самым будем получать микропленку различной толщины.

Толщину пленки нет необходимости измерять каким-нибудь измерительным инструментом. Здесь нам на помощь приходит способность пленки окрашиваться при освещении солнечным (дневным) светом, в разные цвета, в зависимости от толщины. Так, очень тонкая пленка совершенно прозрачна, чуть потолще имеет соломеннокоричневый цвет, затем (по мере утолщения) — голубовато-фиолетовый, красновато-фиолетовый, светлозеленый, желто-золотистый, фиолетово-красно-голубой, темнозеленый, красно-зеленый и, наконец, самая толстая пленка становится непрозрачной, приобретая цвет раствора.

Тонкая микропленка идет на обтяжку хвостового оперения, более толстая — на обтяжку крыла и фюзеляжа.

Основные дефекты микропленки

Повреждения микропленки могут происходить от самых различных причин. Укажем здесь на главнейшие из них:

1. Сняли микропленку, не дав ей хорошо застыть на воде. Пленка при съемке легко может разорваться. Не следует спешить со съемкой микропленки.

2. При выливании раствора на водную поверхность нарушена непрерывность потока его. В этом случае микропленка получается неровной толщины или состоит из отдельных кусочков, лишь слабо соединенных между собой.

Нужно раствор выливать непрерывно и достаточно быстро!

3. При изготовлении был употреблен слишком густой раствор; в раствор попали мелкие капли воды.

На пленке образуются толстые круги и мелкие дыры.

Микропленка не годится для обтяжки!

4. Раствор был вылит в холодную или грязную воду.

Микропленка в этом случае или совсем не получится, или же будет иметь дыры, поэтому необходимо сменить воду и налить чистой и теплой воды.

Обтяжка микропленкой частей модели

Прежде чем обтягивать деталь, осмотрите еще раз внимательно всю поверхность микропленки и заранее точно определите, к какому именно месту куска микропленки следует приложить деталь модели.

Деталь, которую нужно обтянуть, покрываем в местах соединения ее с микропленкой жидким раствором казеинового клея или просто смачиваем слюной. Затем аккуратно накладываем деталь на микропленку к той стороне ее, которая лежала на воде. Деталь следует слегка прижать к микропленке так, чтобы по возможности весь каркас соприкасался с ней.

Крыло обтягивается сверху.

Обтяжку микропленкой очень удобно производить втроем:

• первый, опершись локтями о стол (чтобы не дрожали руки), держит горизонтально над столом съемник с микропленкой;
• второй одной рукой держит приготовленную для обтяжки часть модели, а другой рукой, намочив палец водой? поправляет микропленку снизу в тех местах, где она не пристала К каркасу детали;
• третий обрезает микропленку при помощи электроножниц или же тлеющего уголька лучинки.

Не отпуская руки от каркаса крыла, во избежание его отрыва от микропленки, начинайте постепенно обрезать микропленку. Начинать следует от середины крыла, одновременно с обеих сторон, постепенно отпуская руку. Последними обрезаются закругления консолей.

Если у модели толстые кромки, которые могут при изгибе порвать микропленку, рекомендуется поступать так: начинать обрезать микропленку надо с концов крыла (с закруглений), одновременно слегка нажимая на середину крыла.

Консоли крыльев фюзеляжной модели, которые имеют посередине просвет, обклеивают каждую в отдельности. Сделав отверстие в микропленке, невдалеке от каркаса съемника, просуньте туда консоль, наложите ее на микропленку, прижмите рукой и начинайте обрезать.

Обрезать микропленку надо на расстоянии 2—3 мм от кромок детали.

Затем микропленку на кромках деталей нужно слегка смочить жидким клеем (или слюной) и аккуратно подвернуть их.

Никоим образом в процессе работы не допускайте отставания микропленки от каркаса деталей. Отставшая микропленка моментально сворачивается, образуя при этом дыру, которую очень трудно опять затянуть отставшей микропленкой.

В случае образования на обтянутой детали небольших дыр их можно заклеить хорошо высушенной микропленкой. Для этого ее надо порезать на части и положить между листами книги. Жирная микропленка на заплаты не годится. Лучший материал для заплат получается из микропленки, изготовленной из состава, содержащего одну весовую часть камфарного масла и 50 весовых частей эмалита.

Примечания

1. Электроножницы можно заменить тлеющим угольком лучинки.
