На фиг. 192 показаны модель-копия советского бомбардировщика Ту-2, конструкция Героя социалистического труда А. Н. Туполева и части для ее сборки.
Необходимо, однако, иметь в виду, что все прорези в деталях, служащие для сборки моделей, должны обязательно иметь ширину, несколько большую толщины материала. Края прорезей должны быть обязательно ровными, поэтому особое внимание следует обратить на способ прорезания. Если модель решено делать из фанеры — больше всего подойдет лобзик; для тонкого целлулоида достаточно иметь хороший, острый, с узким концом, нож. Из сказанного ясно, что подобные модели труднее сделать из менее плотного материала, например, картона. Чтобы модель хорошо собиралась, надо со всей тщательностью, пользуясь приложенными чертежами, вырезать отдельные детали. После этого можно приступать к сборке.

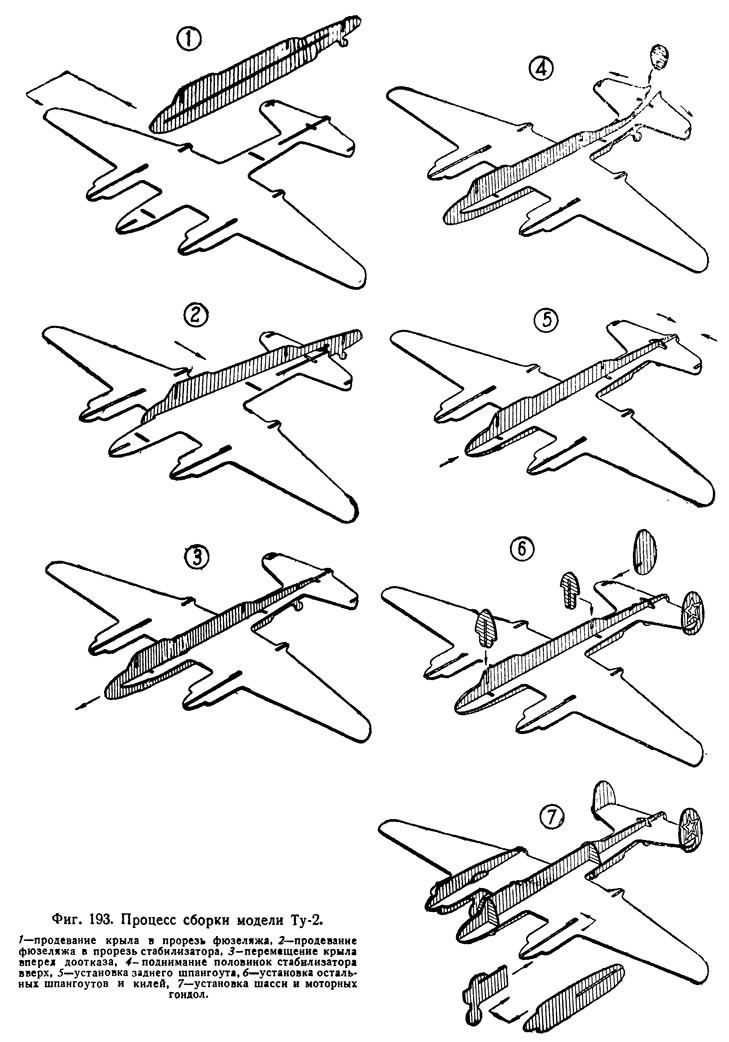

Процесс сборки модели Ту-2 показан на фиг. 193. Вначале проденем крыло и одну моторную гондолу в прорезь фюзеляжа (фиг. 193,1), затем сдвинем фюзеляж назад и проденем задний конец фюзеляжа в прорезь стабилизатора (фиг. 193,2). Далее подвигаем фюзеляж вперед до отказа (фиг. 193,3), поднимаем половинки стабилизатора вверх, разводим их в стороны и устанавливаем между ними задний шпангоут (фиг. 193,4). Затем половинки стабилизатора сдвигаем так, чтобы прорези на них и на заднем шпангоуте совпали и вошли друг в друга до отказа (фиг. 193,5). После этого подвинем фюзеляж на зад, пока задний шпангоут не войдет в соответствующую прорезь фюзеляжа; при этом нос фюзеляжа должен войти в прорезь средней гондолы. Установим кили и оставшиеся два шпангоута (фиг. 193,6). Шасси и моторные гондолы устанавливают в несколько приемов (фиг. 193,7): сначала надеваем шасси, затем подвигаем его во внутрь и уже после этого вставляем мотогондолу, которая «запирает» шасси. Модель собрана. Разбирать ее нужно в строго обратном порядке.
Для большего сходства модели с самолетом хорошо нанести на нее опознавательные знаки — красные звездочки с белой окантовкой на нижней стороне крыла и внешней стороне килей.
Советуем хранить части модели в двух конвертах: в одном — крупные детали, во втором — мелкие.

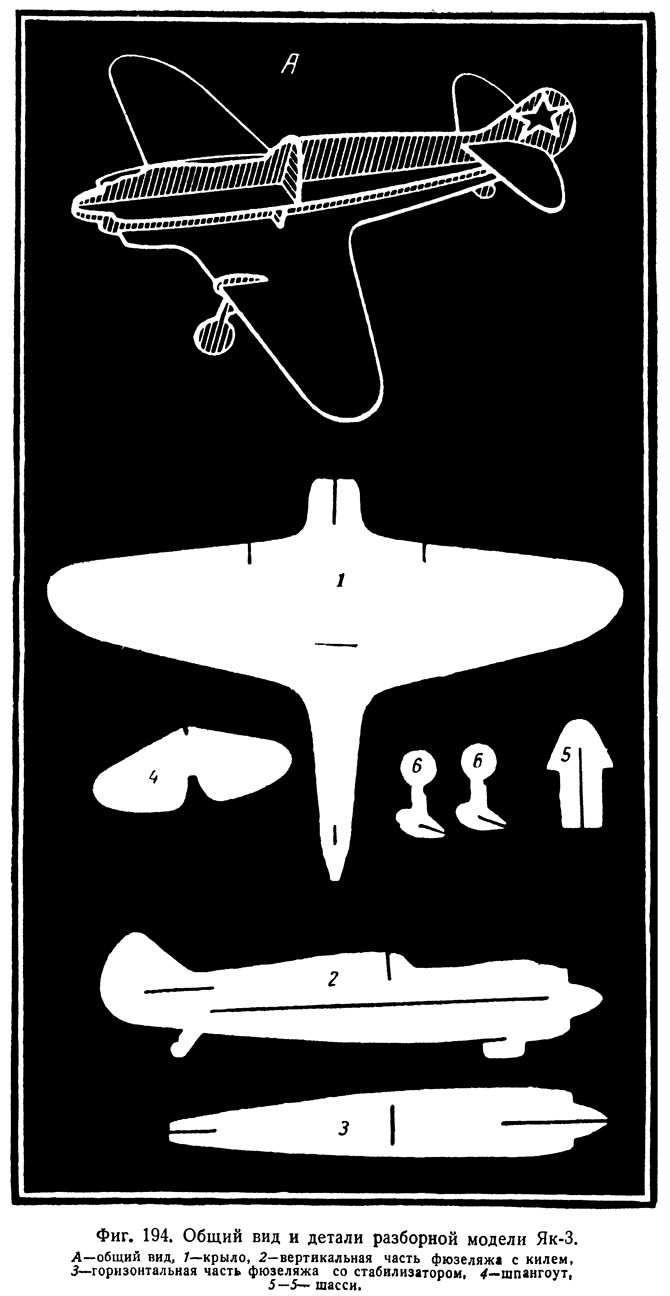

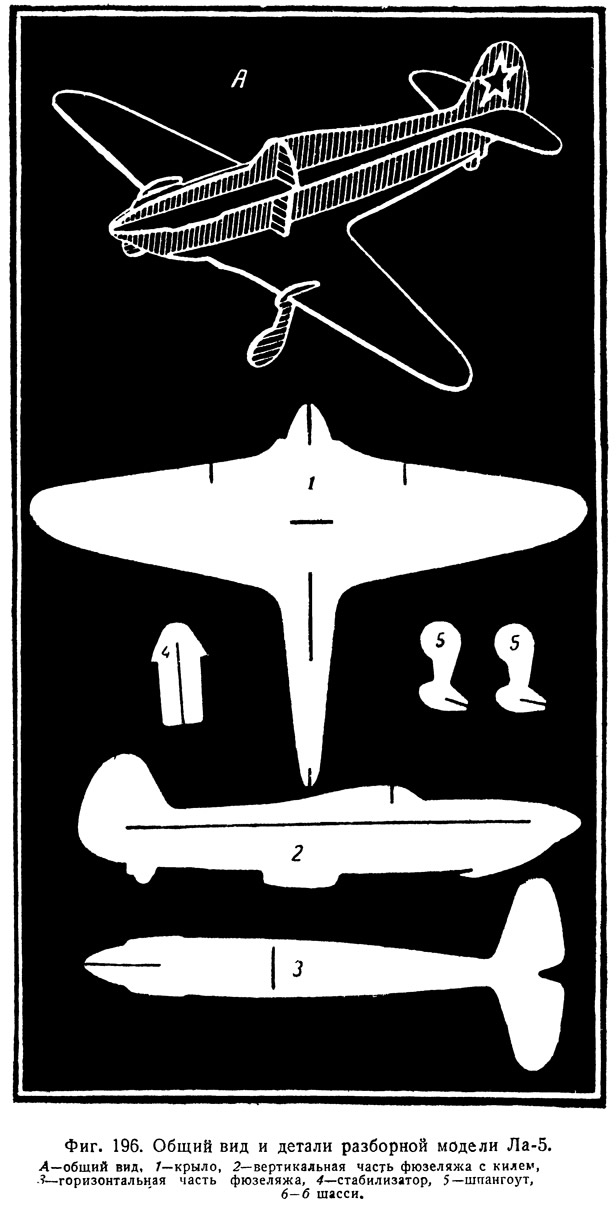

На фиг. 194, 195 и 196 показаны общие виды и детали разборных моделей-копий самолетов Як-3, Ил-2 и Ла-5.
Собирать эти модели нужно так же, как и модель Ту-2. Модель Ту-2 наиболее сложная из всех четырех моделей. Если вы научились собирать модели Ту-2, то сборка остальных не представит для вас особенного труда.
Попробуйте теперь сами построить разборные модели-копии самолетов Ут-1. АНТ-25, Аэрокобры, Мустанга (материалы для конструирования деталей указаны в этой главе выше).
При известном навыке изготовление разборных моделей не займет у вас много времени; вы сможете строить целые эскадрильи самолетов, проводить различные игры.
Можно, например, построить модель аэродрома — ангары, где вы будете хранить свои самолеты, летное поле со всеми знаками (зоны, посадочное «тэ») и т. п.
Разборные модели-копии помогут вам и вашим товарищам ознакомиться с самолетами различных типов.
