Модель самолета Як

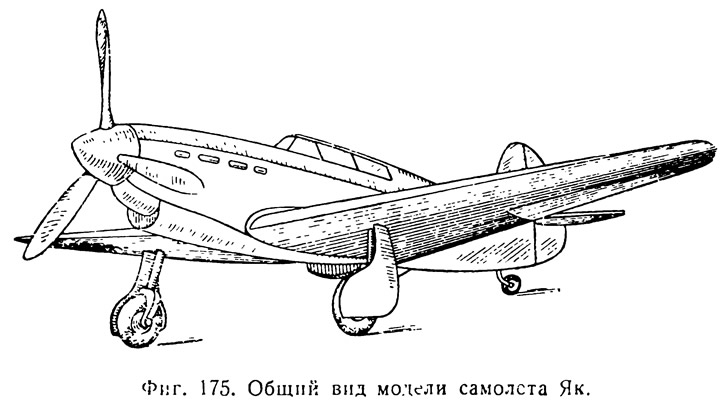

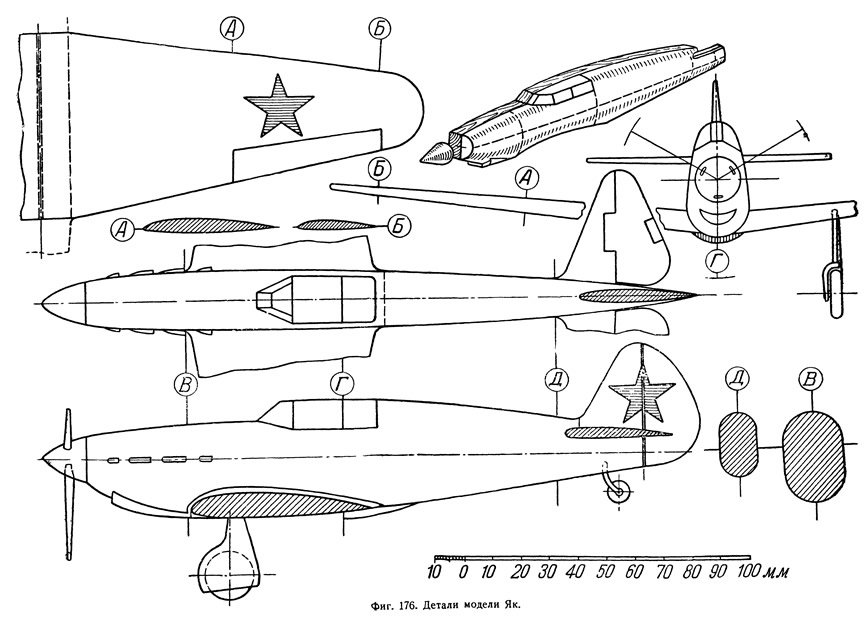

Всем вам известны прекрасные истребители Як, которые так успешно били фашистских стервятников во время Великой Отечественной войны. Конструктором этих чудесных машин является А. С. Яковлев. На фиг. 175 мы даем общий вид одного из истребителей Як1 а на фиг. 176 приведены все необходимые дополнительные данные для постройки модели. Попробуйте построить такую модель.
Модель самолета Ил
«Черной смертью» прозвали гитлеровцы самолет-штурмовик Ил, конструктором которого является Герой социалистического труда т. Ильюшин С. В.

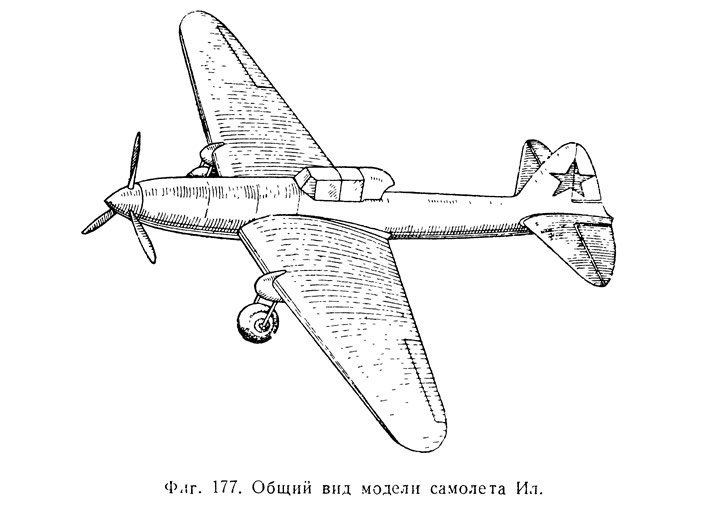

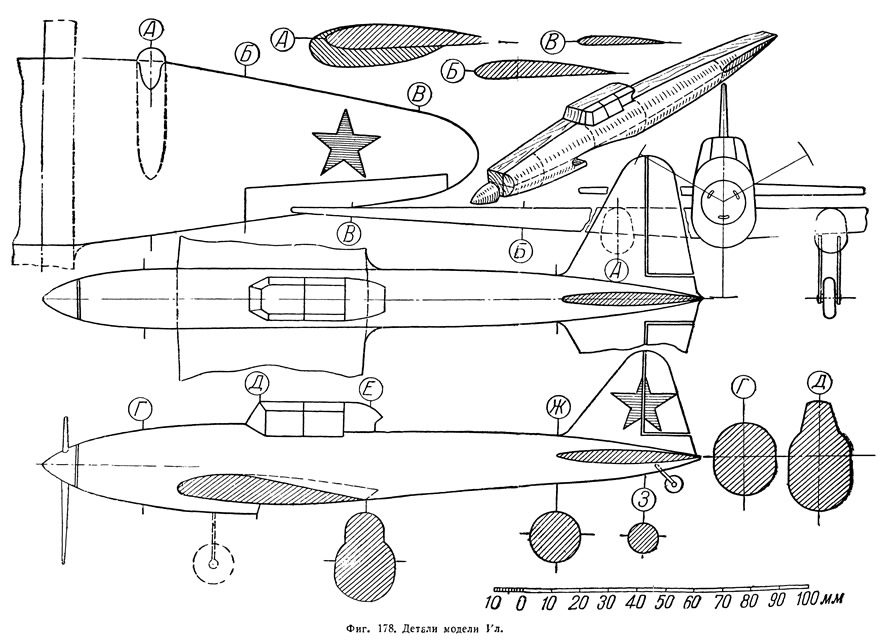

Пользуясь чертежами, приведенными на фиг. 177 и 178, авиамоделисты смогут построить нелетающую модель Ил.
Модель самолета ЦАГИ-25
Каждому авиамоделисту хочется иметь модель легендарного самолета ЦАГИ-25. На этом самолете герои-летчики Чкалов, Беляков и Байдуков сделали героические перелеты по Сталинскому маршруту. Первый беспосадочный перелет был совершен в 1936 г. Маршрут этого перелета Москва — Земля Франца Иосифа — Петропавловск на Камчатке — остров Чкалов.
Второй беспосадочный перелет по маршруту Москва — Северный полюс — Портлэнд (США) был совершен в 1937 г. Вслед за этим перелетом герои-летчики Громов, Юмашев и Данилин снова на самолете ЦАГИ-25 конструкции т. Туполева А. Н. совершили беспосадочный перелет из Москвы через Северный полюс в Сан-Джасинто (США), установив тем самым мировой рекорд дальности полета по прямой (10148 км).

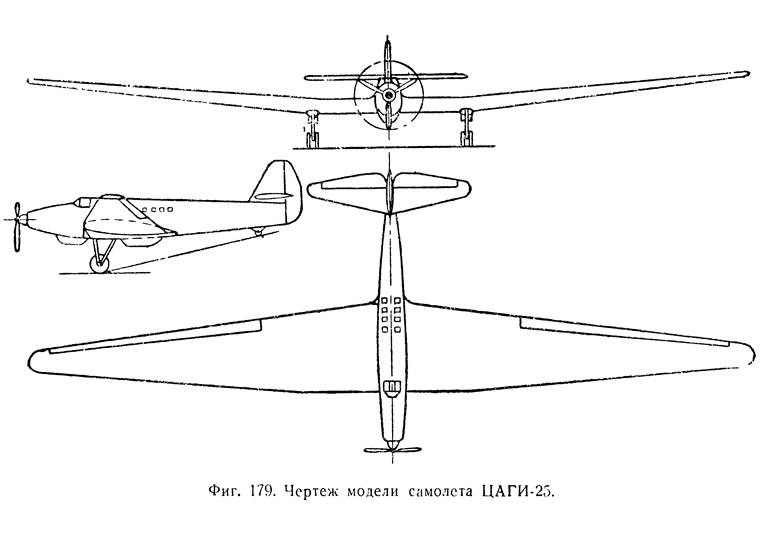

Построить модель самолета ЦАГИ-25 нетрудно. Чертежи этой модели, приведенные на фиг. 179, сделаны в трех проекциях. Советуем эту модель сделать в 720 натуральной величины, чтобы можно было сравнить самолеты УТ-1 и ЦАГИ-25. В таком масштабе размах крыла нашей модели будет равен 1700 мм. Построить такую большую модель довольно сложно. По нашим чертежам можно строить и модель меньшей величины, сохраняя лишь соотношение размеров.
На приводимом нами чертеже все детали модели вычерчены в одном масштабе.

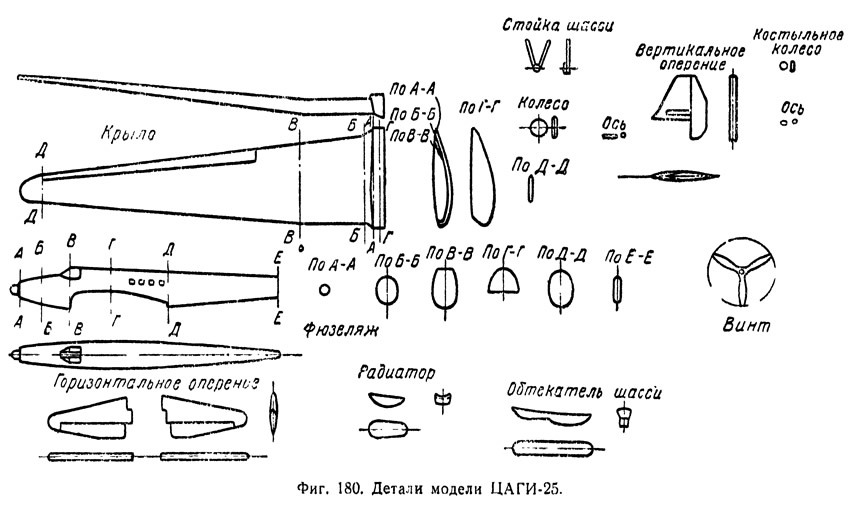

Всю модель, так же как и копии самолета УТ-1, лучше всего делать из липовых брусков, стойки шасси, обод костыльного колеса и оси колес — из проволоки, а трехлопастный пропеллер — из жести (фиг. 180).
У нашей модели шасси не убираются внутрь крыла, так как это трудно сделать начинающему авиамоделисту.
Примечания
1. При составлении чертежей использованы лишь фотографии, поэтому копия будет неточной.
