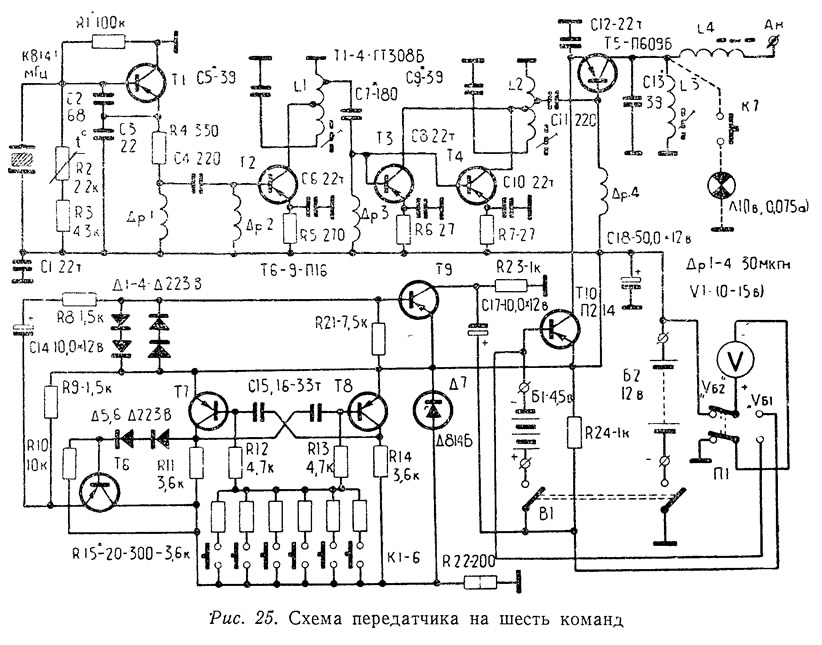

Передатчик работает на частоте 28,2 Мгц. Частота стабилизирована кварцем. Мощность излучения — 0,25 вт. Питание от четырех батарей КБС-Л-0,50. Питающие напряжения 12 в и 4,5 в.
Задающий генератор (Т1) собран с кварцевым резонатором по осцилляторной схеме. Напряжение высокой частоты снимается с дросселя Др1.
Удвоитель частоты (Т2) работает с отсечкой высокочастотных импульсов коллекторного тока. Контур L1 С5 настроен на удвоенную частоту задающего генератора (2f).
Буферный каскад служит для раскачки выходного каскада. Контур L2 С10 также настроен на частоту 2f. В каскаде применено параллельное включение транзисторов Т3 и Т4 для получения необходимой мощности раскачки выходного каскада. Благодаря частичному включению контуров в коллекторные цепи резонансная кривая получается более острой, чем при полном включении контура, что уменьшает появление на выходе колебаний с частотой f.
Напряжение высокой частоты, снимаемое с отвода катушки L2, через конденсатор С11 поступает в цепь базы транзистора Т5, на котором собран усилитель мощности. В коллекторную цель усилителя мощности включен контур L3 С13, нагруженный через согласующую катушку L4 на антенну, длина штыря которой — 1 м.
Эмиттер транзистора Т5 подключен к плюсу источника питания через ключевой транзистор Т10, служащий модулятором. За счет батареи Б2 (4,5 в) транзистор Т10 находится в открытом состоянии, что обеспечивает максимальную мощность излучения. В момент подачи команды на ключевой модулятор поступают импульсы, следующие со звуковой частотой, что приводит к импульсному запиранию модуляторного транзистора. Так обеспечивается прерывистое излучение несущей. При этом средняя излучаемая мощность несколько снижается, обеспечивая модуляцию m = 100%. Такой режим работы менее экономичен по потреблению тока от батареи, но удобен для управления, так как более мощная несущая надежнее закроет вход приемника от проникновения помех в паузах между командами.
Мультивибратор (Т7 и Т8) генерирует одну из шести звуковых частот при нажатии соответствующей кнопки. Мультивибратор настраивается на генерацию колебаний с частотами 700, 1060, 1700, 2400, 2900, 3800 гц.
Ключевой каскад (Т6) и диодный ограничитель (Д1—Д4) обеспечивают одинаковую форму генерируемых импульсов на всех частотах.
Усилитель (Т9) — усиливает сигналы после ограничения до уровня, обеспечивающего надежную работу ключевого модулятора.
Питание мультивибратора стабилизировано через стабилитрон Д7, что обеспечивает постоянство генерируемых частот при разряде батареи питания до 9,5 в.
Передатчик при свежих батареях потребляет 280 ма в режиме излучения несущей и 260 ма — при подаче команды. Батареи 12-вольтовой секции при снижении напряжения до 9 в следует менять на свежие. По цепи 4,5 в потребление 3,5 ма в режиме несущей и 6 ма — во время передачи команды.
Особенность схемы этого передатчика в том, что с корпусом соединен минус источника питания. Это упрощает монтаж высокочастотных цепей выходного и предконечного каскадов, а настройку контуров можно производить не только сердечниками катушек, но и подстроенными конденсаторами, роторы которых соединены с корпусом.
При отсутствии требуемого кварца передатчик можно сделать с задающим генератором (рис. 26). Генератор настраивается на фиксированную частоту в диапазоне 14,0÷14,1 Мгц с помощью карбонильного сердечника. Постоянное напряжение питания задающего генератора обеспечивается стабилитроном Д1.
Детали и конструкция
В передатчике применяются керамические, а также электролитические конденсаторы, рассчитанные на напряжение 12 в; резисторы УЛМ или МЛТ-0,25; термисторы — ММТ-1; высокочастотные дроссели (фабричные). Дроссели можно сделать и самостоятельно: на резистор МЛТ-1 100 ком наматывают до заполнения один слой провода ПЭЛ 0,08, концы которого припаивают к выводам резистора.
Катушки L1, L2 и L3 делают, наматывая посеребренный провод 0,5—0,8 мм на каркасы, из высокочастотного изоляционного материала диаметром 9 мм. Катушки должны иметь по 10 витков. Между витками оставляется зазор 0,5 мм. Отводы у L1 делают от второго и пятого витков, считая от заземленного конца, у L2 — от середины и второго или третьего витка.
Катушку L4 изготавливают, наматывая провод ПЭВ-2 0,65 на гладкий каркас диаметром 9 мм. Длина намотки — 15 мм.
Индуктивность катушек L1, L2 и L3 без сердечника — 0,35 мкгн. Полностью ввернутый карбонильный сердечник увеличивает индуктивность примерно в два раза, латунный уменьшает в полтора раза.
Катушку Lк задающего генератора (см. рис. 26) наматывают виток к витку в один слой проводом ПЭВ-2 0,25 на каркасе диаметром 9 мм, длина намотки — 11 мм. Индуктивность катушки LK без сердечника — 5 мкгн. Транзисторы должны иметь βст = 40÷60.
Передатчик монтируется на плате из фольгированного гетинакса или стеклотекстолита. Выводы деталей припаивают к запрессованным в плату проволочным шпилькам, фольга вокруг которых удалена. Оставшаяся фольга служит земляной шиной. Длина выводов деталей не должна превышать 15 мм.
Смонтированную плату укрепляют на шасси с лицевой (верхней) панелью, на которой размещен антенный ввод. Материал шасси и кожуха — алюминий или латунь. Между кожухом и фольгой платы должен сохраняться надежный контакт.
Налаживать передающее устройство начинают с настройки мультивибратора на генерацию заданных фиксированных частот. Вместо резисторов R15÷20 временно включают переменный резистор 47 ком, а затем резистор с меньшим номиналом. При помощи частотомера или звукового генератора и осциллографа определяют, при каком положении движка переменного резистора мультивибратор настроен на выбранную фиксированную частоту. Измеряют омметром величину сопротивления 'и впаивают вместо переменного резистора постоянный (его можно составить из двух для получения нужной величины сопротивления).
Временно отключив задающий генератор, поочередно настраивают на удвоенную частоту кварца буферный и выходной каскады удвоителя частоты. Для настройки в качестве источника сигнала с частотой 27,12 или 28,2 Мгц, применяют ВЧ генератор (например, Г4-18А). От него на вход транзистора Т2 подается напряжение 1 в. Настройка контуров в резонанс осуществляется сердечниками катушек. Индикатором настройки служит ламповый вольтметр с высокочастотной детекторной головкой, подключаемой к части контурной катушки. О работе задающего генератора судят по наличию высокочастотного напряжения на дросселе Др1. После этого задающий генератор через конденсатор С4 подключается ко входу удвоителя частоты (Т2) и контуры передатчика еще раз подстраиваются.

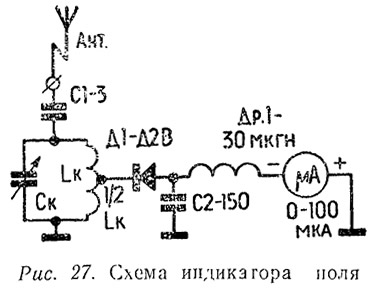

Согласовывать выходной каскад с антенной лучше всего по максимальным показаниям индикатора поля (рис. 27). Если нет микроамперметра, индикатор поля можно сделать по схеме, показанной на рис. 28. При налаживании антенна должна быть подключена и полностью развернута. Индикатор ноля размещают на таком удалении, чтобы стрелка микроамперметра находилась в середине шкалы. Лампочка — индикатор излучения (Л1) служит для проверки передатчика при эксплуатации.
Если в индикаторе поля временно вместо микроамперметра включить резистор 10 ком, то с помощью осциллографа, подключенного к нему, можно наблюдать форму продетектированных звуковых колебаний и оценить, как модулируется передатчик при нажатии той или иной командной кнопки.
После того как передатчик налажен и контуры окончательно настроены, сердечники катушек необходимо закрепить в каркасах каплей нитроэмали.
