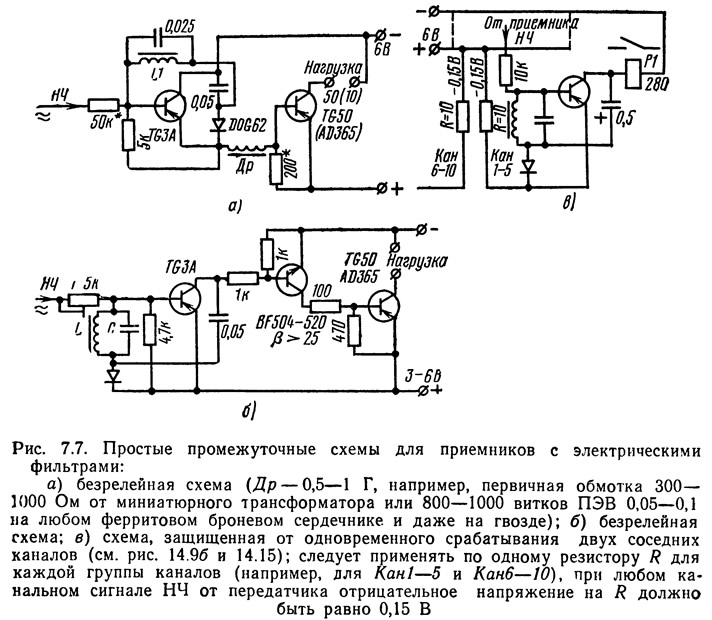

Рис. 7.7. Простые промежуточные схемы для приемников с электрическими фильтрами



Рис. 7.7. Простые промежуточные схемы для приемников с электрическими фильтрами

Название изображения:Рис. 7.7. Простые промежуточные схемы для приемников с электрическими фильтрами
Ширина и высота:712 x 620 точек
Размер файла:120 708 байт (118 Кб)
Добавлен:21 Сентября 2016
Ссылка на картинку:ris-77-prostye-promezhutochnye-shemy-dlya-priemnikov-s-elektricheskimi-filtrami.jpg
Расположена в статье:Дешифраторы неодновременного (простого) управления
