Помехи радиоприему
Если сигнал от передатчика принимается радиовещательным приемником в каком-либо определенном месте шкалы, то это свидетельствует о помехах, вызываемых смещением рабочей частоты передатчика и его гармоник с частотой гетеродина приемника. Чтобы бороться с этим, надо смонтировать на входе приемника НЧ фильтр.
Если сигнал от передатчика появляется в нескольких местах в диапазоне УКВ приемника, то причиной этого могут быть гармонические частоты передатчика или же перегрузка входного каскада приемника. В этом случае может помочь применение П-фильтра в передатчике или фильтра ВЧ в приемнике.
Если сигнал от передатчика принимается на всех диапазонах приемника (и в звуковом тракте телевизора) независимо от их настройки, то причиной этого обычно является недостаточное экранирование первого каскада УНЧ в транзисторных приемниках. Помочь тут может добавление фильтра-пробки между эмиттером и «корпусом» в первом каскаде УНЧ, работающего в схеме с общим эмиттером.
Помехи телевизионному приему
На экране телевизора может появиться мозаика, характерная для излучения передатчика. Изображение может вообще исчезнуть. Могут появиться изменения в яркости (белые и темные изображения). Могут появиться также светлые полосы на фоне изображения. Кроме того, возможны упомянутые выше помехи звуковому сопровождению.
Причиной этого может быть неблагоприятное расположение антенного кабеля телевизора или же плохое экранирование УПЧ. Далее могут быть перегрузка входа телевизора (передатчик находится слишком близко) и существование гармонических или паразитных частот передатчика, источником которых может быть не только каскад мощности ВЧ, но кварцевый генератор или УВЧ. Добавим при этом, что подобные явления (см. рис. 13.9 б) дает часто сверхрегенеративный приемник без каскада УВЧ.
Борются с этими помехами путем тщательного экранирования всего передатчика, нрименения П-фильтра и включения полосовых фильтров, развязывающих отдельные каскады передатчика. В телевизоре можно включить в антенное гнездо фильтр нижних частот с частотой среза около 30 МГц.

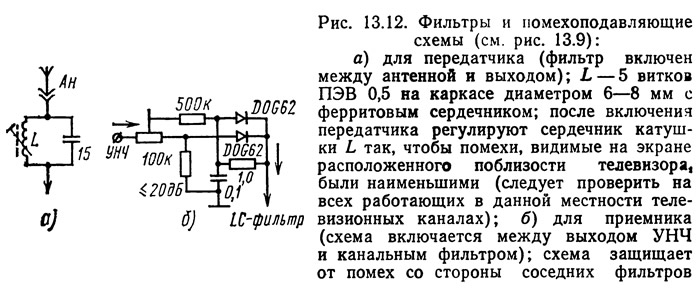

Фильтр в экране для передатчика радиоприемников и телевизоров должен непосредственно контактировать с металлическим основанием устройства (без соединительных проводов). Соединение с антенной должно быть как можно более коротким. Схемы фильтров приведены на рис. 13.12.
Правильно выполненный и отрегулированный передатчик не должен мешать нашим ближайшим соседям принимать радио- и телепередачи ни на одном из рабочих каналов или диапазонов.
Однако следует добавить, что факт паразитного излучения приемников системы дистанционного управления моделями может иногда оказаться полезным. Конечно, только на местности, вдали от объектов, оснащенных радиовещательными приемниками, телевизорами.
Дело в том, что поиск моделей, затерявшихся в высокой траве, может 5ыть облегчен при использовании чувствительного специального или обычного приемника для дистанционного управления с наушниками. Каждый сверхрегенератнвный приемник, работающий в модели (без УВЧ), излучает, а эти сигналы могут приниматься с расстояния 3—15 м. Даже некоторые супергетеродинные или сверхрегенеративные приемники с УВЧ можно обнаружить этим способом. Поэтому каждый приемник проверяется на излучение перед установкой его в модель.
