Наличие у таких приемников интенсивного собственного шума, поступающего на вход дешифратора при отсутствии приема сигналов, ухудшает работу селективных электронных реле. У них появляется склонность к срабатыванию от искровых помех, создаваемых электроагрегатами модели.

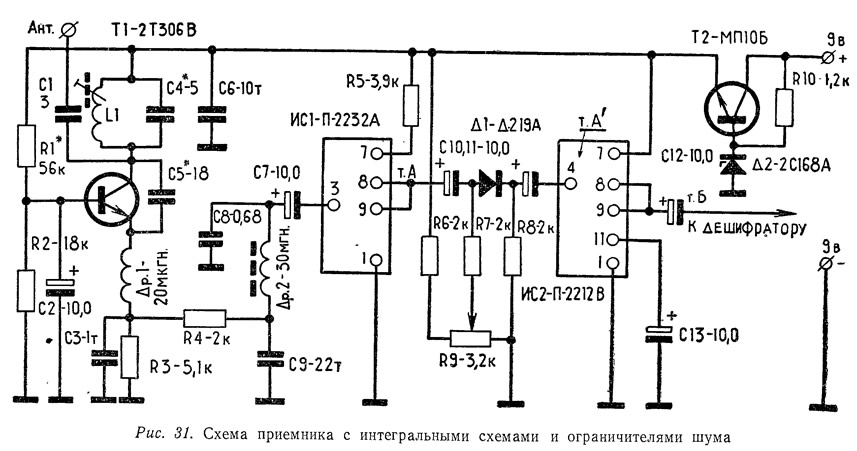

На рис. 31 приведена схема сверхрегенеративного приемника, имеющего ряд отличий от типовых. В нем дополнительно применены: двухзвенный фильтр частоты сверхрегенерации (R4, С7, С8, Др2), ограничитель уровня собственных шумов сверхрегенератора (С10, С11, Д1, R6÷R8) и стабилизатор питающего напряжения (Т2, Д2, R9). Приемник с этими узлами стабилен в работе и более устойчив к искровым помехам.
В ограничителе шума использован кремниевый диод Д219А. Потенциометром R7 устанавливается напряжение смещения рабочей точки диода, при котором уровень шумового напряжения резко ограничивается. Этот каскад, будучи включенным внутри тракта УНЧ, действует и на сигнал, вызывая одностороннее ограничение его снизу. Но в выходном каскаде УНЧ сигнал усилится и ограничится до постоянной величины. Шумы все же будут проникать на выход, но теперь их интенсивность будет небольшой, а количество шумовых выбросов напряжения, доходящих до порога ограничения выходного каскада, будет незначительно.
Уровень необходимого ограничения устанавливается в процессе регулировки приемника, при контроле (с помощью осциллографа) характера шума и сигнала на выходе УНЧ.
При разряде батареи питания от 9,5 до 7 в напряжение питания поддерживается с помощью электронного стабилизатора в пределах 6,3÷6,18 в.
В рассматриваемой схеме применены транзисторы с переходами «n-p-n», а для УНЧ ограничителя — интегральные схемы П-2232А и П-2212В (см. рис. 32). Появившиеся в продаже микромодули для УНЧ позволят разнообразить схемные решения. Для конструирования приемной части аппаратуры с успехом могут быть использованы микромодули УП-1-1 и УП-2-11.
Если приемник собирается на транзисторах с «p-n-p» переходами, то ограничитель шума, предназначенный для включения в разрыв тракта УНЧ, выполняется по аналогичной схеме, только конденсаторы С10, С11 и диод Д1 включаются на обратную полярность.

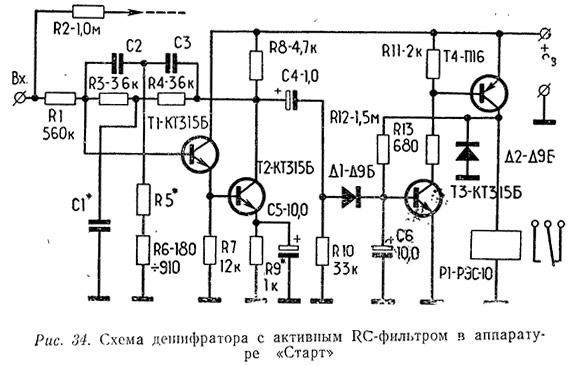

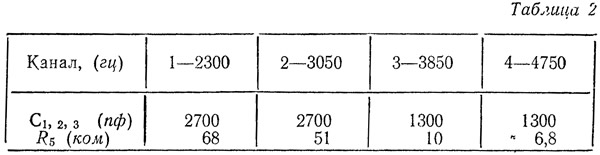

Дешифратор можно изготовить с RC-фильтрами для разделения каналов (рис. 34). В таблице 2 указаны частоты каналов в аппаратуре «Старт» и номиналы ряда элементов схемы.
Примечания
1. Информация о них давалась в журнале «Моделист-конструктор» (№1, 1971).
